ストップランプの増設

折角、TOMOSの右ハンドルアッシーを使っているので、ストップランプの増設をしてみました。

配線図はだいたい↓の通りです。



点線内は後日設置予定のウインカーです。今はないです。

ウインカーが1組しか無いのはバーエンドにする予定だからです。

ではいってみよう。

まずバイパス配線を1セット作る。(メス2、オス1)



これはFK310の配線を見てもらえばわかるとおもうけど

エンジンからヘッドライトへ1本

テール、ウインカーへ1本

の計2本の配線が青白配線1本からバイパスされてる(はず)

なので僕の書いた配線図の通り、

これを↓のように配線する。



テールの配線を抜いて、バイパス配線で2本に分岐させる。

【注意】

新しいタイプのLA2のヘッドライト配線にはダイオードが仕込んであります。

(新しいタイプとはヘッドライトがLEDのものです)

これはLEDヘッドライトへの電流制御用のダイオードです。

配線をつなぎ間違えるとLEDライトが焼け死にます。(やっちまいました)

注意してください。

1本はテールに回してもう1本はストップスイッチへ回す。

これはTOMOS用。凡用はアッシーごと買ってください。



次に、ストップスイッチのあまり端子からストップランプへ配線を回す。

(黒=スイッチへ 赤=ランプへ)



んで、純正のテールランプを外して配線を増設すればオッケー。

ソケットはW球用の片側外しなので外されたもう片方を復活させてやる。



12v10w/5wくらいのを探してくださいな。

僕はLEDのW球にした。

ゴムを若干削ってあげないとレンズに当たります。



これでもまだ当たるけど、削りすぎると切れるので終了。コチ!っとジャストフィットです。



取り付け。



テールランプ。

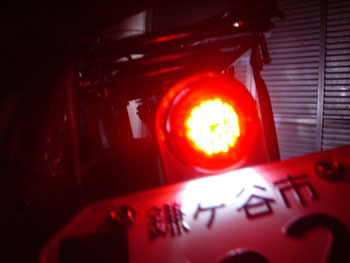

ストップランプ
